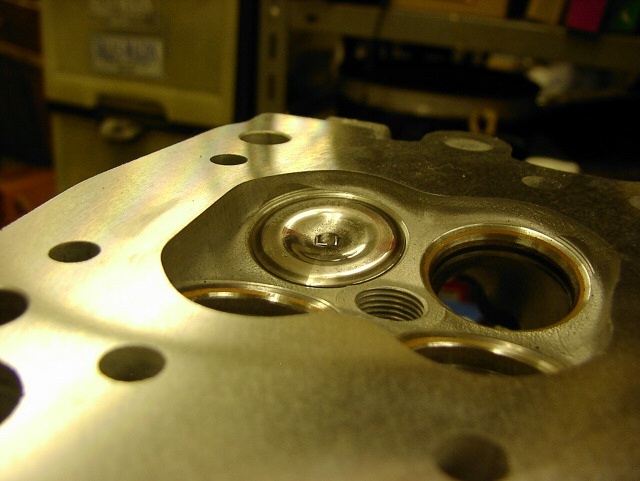

3番燃焼室
バルブシートカット
当たり面
吸気側1mm
排気側1.2mm
奥バンクヘッドのみ、巣を浅くするために0.3mm修正面研
微妙に圧縮比が上がる分を、プラグ周り切削済
3番排気ポート
3番燃焼室
右下に見える黒点が巣
1番燃焼室
2番燃焼室
1番燃焼室
2番燃焼室

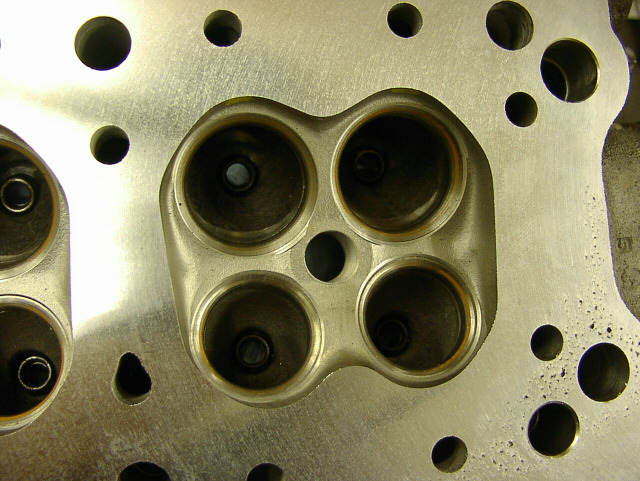

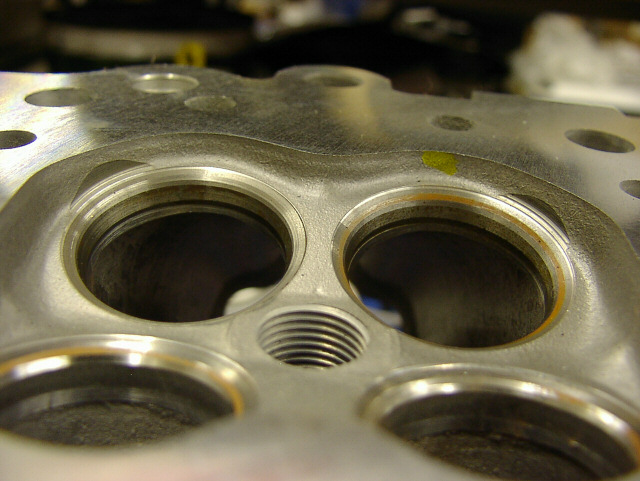

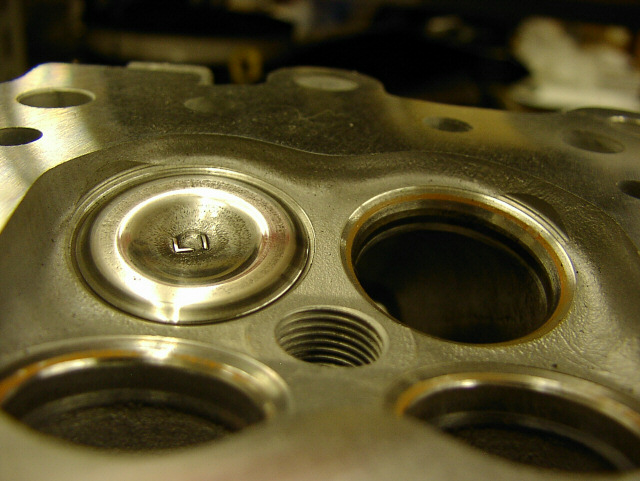

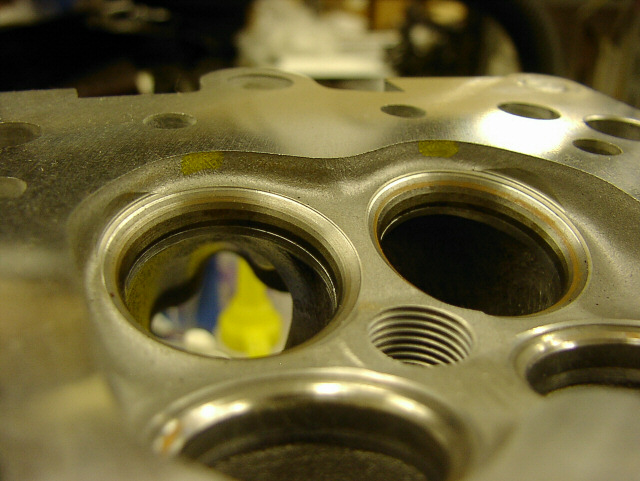

| 奥バンクヘッド 3番燃焼室 バルブシートカット 当たり面 吸気側1mm 排気側1.2mm 奥バンクヘッドのみ、巣を浅くするために0.3mm修正面研 微妙に圧縮比が上がる分を、プラグ周り切削済 |
|
|
|
|
|

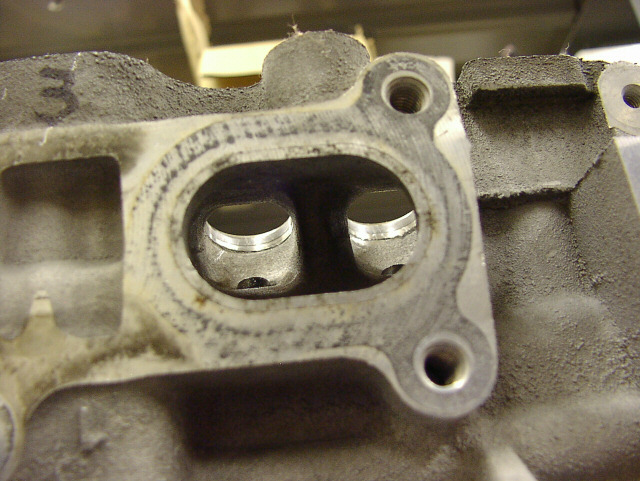

| 奥バンクヘッド 3番排気ポート |
|

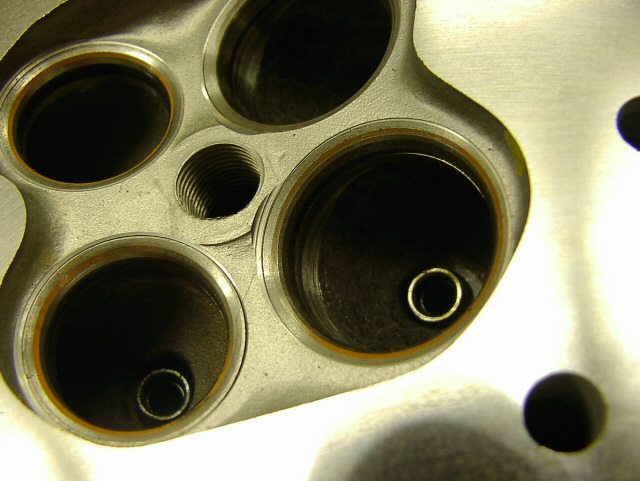

| 奥バンクヘッド 3番燃焼室 右下に見える黒点が巣 |
|

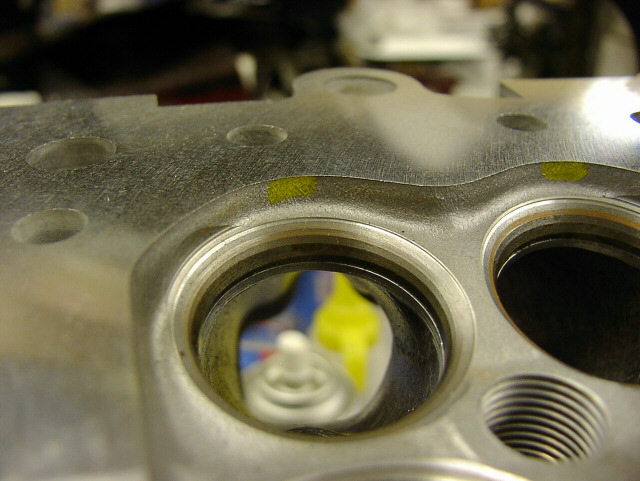

| 奥バンクヘッド 1番燃焼室 |
|

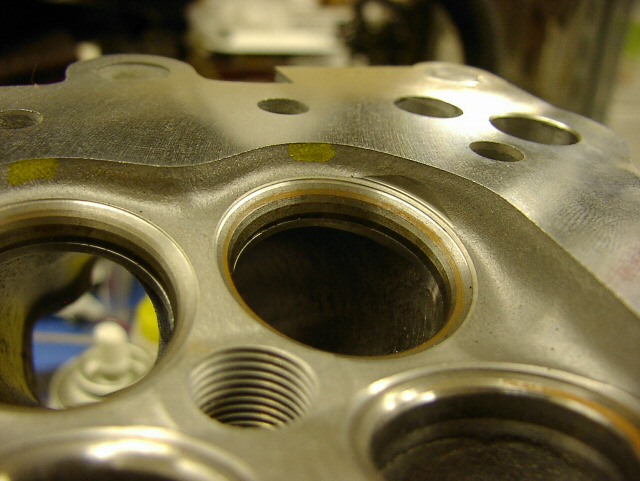

| 奥バンクヘッド 2番燃焼室 |
|
| 奥バンクヘッド 1番燃焼室 |
|
| 奥バンクヘッド 2番燃焼室 |
|
